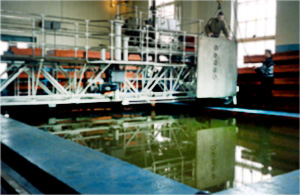

Гидроакустический бассейн

Измерения шума, излучаемого конструкциями. Оптимизация элементов конструкций с целью снижения излучаемого шума. Определение частоты и формы колебаний корпуса и отдельных его элементов.
Размеры бассейна:
длина - 5 м
ширина - 3 м
глубина - 3 м



Заглушенный гидроакустический бассейн

В бассейне проводятся экспериментальные исследования эффективности конструкций обтекателей по снижению собственного шума на макетах размером 1,5×1,3 м2 весом до 2т в частотном диапазоне 0,5-10 кГц.



Бассейн переменного давления

Измерения коэффициентов отражения, поглощения, потерь исследуемых образцов при различных углах падения плоской акустической волны, а также исследования акустических процессов в погружных механизмах и установках.
Основные технические характеристики:
Длина, м - 25.0; Диаметр, м - 4.0
Гидростатическое давление, МПа - 0 – 3.0
Максимальные размеры испытуемых образцов, м - 1.8×1.4×1.0

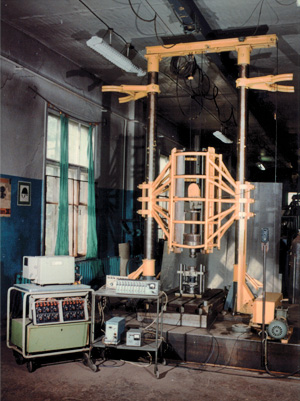

Стенды для испытаний амортизаторов

Исследование статических и динамических жесткостей и прочностных характеристик резинокордных и резинометаллических виброизолирующих конструкций.
Характеристики стенда для испытаний резинометаллических изделий в режиме ударного деформирования:
Вес груза - 27...1500 кгс
Номинальная статическая нагрузка - от 10 до 10000 кгс
Начальная скорость деформирования, осуществляемая свободно падающим грузом - 1...6 м/с
Максимальные габариты испытуемых изделий - 700×350×200 мм
Ударные испытания резинометаллических изделий позволяют получить данные для оценки погашающей способности крепления механизмов и энергетических установок при воздействии динамических нагрузок.

Звукомерные камеры

Проведение сертификационных испытаний оборудования, средств звукоизоляции и звукопоглощения. Исследование машин и механизмов, как источников воздушного шума

Звукомерные камеры и вспомогательные устройства позволяют определять:

  • эффективность звукоизолирующих конструкций и их масштабных моделей;
  • уровни звукового давления и звуковой мощности, излучаемые механизмами, машинами, оборудованием, бытовыми приборами и другими источниками шума;
  • характеристики направленности излучения источников шума;
  • диффузный коэффициент звукопоглощения материалов и конструкций;
  • акустические характеристики элементов систем вентиляции и кондиционирования воздуха.

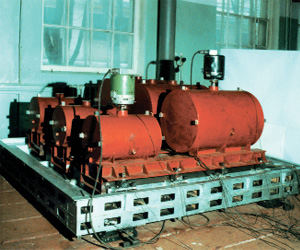

Стенд для исследований виброакустических характеристик моделей энергетических установок и их элементов

Стенд предназначен для:

  • проведения экспериментальных исследований виброакустических характеристик агрегатов, установок, механизмов, фундаментных и рамных конструкций в процессе создания и оптимизации систем виброизоляции и демпфирования;
  • выполнения модельных и лабораторных исследований процессов излучения и распространения колебательной энергии; проведение виброакустической диагностики и локализации источников шума и вибрации агрегатов и установок;
  • создания и отработки программ и методик проведения испытаний, методик расчета виброакустических характеристик изделий.

Основные функциональные и технические характеристики:
Универсальный пазовый фундамент – площадь - 120 м2
Динамический диапазон исследований - 120 дБ
Частотный диапазон - 2 Гц – 12800 Гц

Трубопроводные стенды

На стендах проводятся:

  • исследование виброакустических характеристик и трубопроводов гидравлических систем как источников колебаний. Сертификационные испытания насосов;
  • акустическое моделирование систем;
  • отработка средств виброакустической защиты систем.

Общая длина трубопроводов более 100 м

Внутренний диаметр трубопроводов от 50 до 150 мм

Объем баков с водой 50 м3

Скорость протекания воды в трубопроводах от 0.1 до 7 м/с

Максимальное значение гидростатического давления в трубопроводах не менее 1 МПа при нестабильности поддержания в течение 10 мин. не более 1%

Акустические и вибрационные поля, динамические характеристики систем и их элементов определяются в диапазоне частот от 2 до 12800 Гц

Стенд для исследования элементов трубопроводов

Исследование гидродинамических, кавитационных и виброакустических характеристик элементов гидравлических систем (арматура, глушители, струйные насосы и т.п.) и элементов с газожидкостной средой.
Основные технические характеристики:
Рабочее давление - до 5 МПа
Расход воды - до 250 т/час
Диаметр исследуемых элементов - до 200 мм

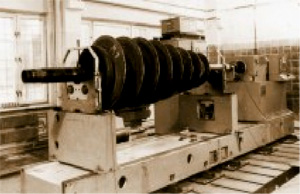

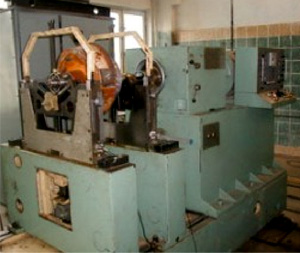

Роторный и балансировочный стенды

Стенды помогут снизить вибрации на оборотной частоте до 15–20 дБ и повысить надежность эксплуатации оборудования.

Балансировка и исследование динамических характеристик:

  • простых и составных роторов
  • валопроводов
  • соединительных муфт подшипниковых узлов с имитацией конструктивных и эксплуатационных факторов (расцентровка, внешнее воздействие, разбалансировка)

Технические характеристики:
Максимальная длина ротора - 5 м
Масса - до 3 т
Наибольший диаметр ротора - 2 м
Максимальное расстояние между опорами - 2.8 м

Стенд воздухоочистки

Разработка, испытания типовых систем воздухоочистки.

Определение характеристик систем очистки воздуха от частиц морской соли, песка и пыли.

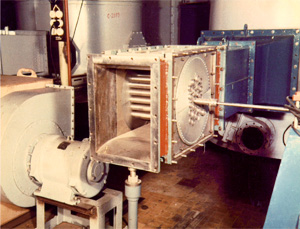

Малый аэродинамический стенд

Исследование возбуждения вибрации трубных пучков теплообменников, определение оптимальных параметров потока в межтрубном пространстве и характеристик конструкционного демпфирования.

Расчетно-экспериментальное определение гидравлических и гидродинамических характеристик элементов энергетического оборудования и их отработка.

Технические характеристики:
Диапазон измеряемого расхода, м3/сек - 0 - 1.5
Диапазон измеряемого давления, Па - 0 - 1100

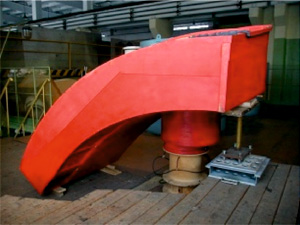

Стенд высоконапорных нагнетателей

Исследование полей скоростей и давлений воздушного тракта различных вентиляторов с целью создания малошумных нагнетателей (судов на воздушной подушке) и снижения шума судовых систем вентиляции и кондиционирования воздуха.

Технические характеристики:
Диаметр рабочего колеса модели, м - 0.5
Мощность привода, кВт - 177
Диапазон измеряемых расходов, м/с - 0-12
Диапазон измеряемых давлений, Па - 0-22000
Частота вращения ротора, об/мин - 0-4000


Стенд систем активного гашения шума

Исследование эффективности применения систем активного гашения для снижения воздушного шума в помещениях.

Отработка алгоритмов управления для перспективных активных средств виброакустической защиты.

Технические характеристики:
Диапазон частот шумоглушения - 100-300 Гц
Спектральный состав подавляемого шума - дискретный или сплошной
Эффективность - 12-16 дБ для дискретных составляющих; 5-7 дБ в октавной полосе

Гидроакустические трубы

Исследование коэффициентов звукоизоляции и отражения материалов и конструкций на цилиндрических образцах диаметром 50, 70, 150 мм при гидростатических давлениях до 70 МПа с поддержанием заданной температуры в пределах 2–20°С.
Измерение частотных характеристик звукоотражения (в диапазоне 1–20 кГц) образцов в водной среде.

Морской стенд с самовсплывающим (под действием сил Архимеда) устройством

Всплывающее устройство с обеспечивающим оборудованием предназначено для изучения шума обтекания, пульсаций турбулентного давления на обтекаемой поверхности и возбуждаемых ими вибраций конструкций.
Эксперименты со всплывающим устройством позволяют: отрабатывать эффективные средства снижения акустических помех гидродинамического происхождения и шума обтекания инженерных устройств в условиях, приближенных к натурным. Отсутствие механизмов и движителя обеспечивают минимальные помехи измерениям в условиях низких уровней шумов моря.

Проведение ускоренных испытаний амортизаторов

Характеристики гидравлического стенда для ресурсных испытаний в режиме низкочастотного деформирования:
Диапазон частот - 0.1-0.7 Гц
Амплитуда деформирования - 2-50 мм
Создаваемое усилие - до 45000 кГс
Максимальные габариты виброизоляторов - 700×350×200 мм

Стенд позволяет реализовать ускоренные режимы испытаний эквивалентные комплексу эксплуатационных нагрузок (за счет увеличения амплитуды деформирования).

Характеристики рычажного вибрационного стенда для испытаний резинометаллических изделий в режиме высокочастотного знакопеременного деформирования:
Частота вибрации - 15...20 Гц
Амплитуда вибрации - 0,1…2,0 мм
Номинальная нагрузка на испытуемые изделия - до 2000 кгс
Максимальные габариты испытуемых изделий - 400×400×300 мм

Стенд позволяет реализовать ускоренные режимы испытаний эквивалентные эксплуатации за счет увеличения частоты деформирования.

Реверберационная камера:

внутренние средние размеры, м - 9.4×7.1×4.5
объем, м3 - 300
рабочий частотный диапазон, Гц - 100 - 10000
уровень помех, дБА - 40
максимальные размеры, м - 1.5

Заглушенная камера:

размеры свободного пространства, м - 10×9×5
объем, м3 - 450
рабочий частотный диапазон, Гц - 100 - 10000
уровень помех, дБА - 25
максимальные размеры, м - 1.5
объем испытываемого объекта, м3 - 2.0

Стенд для определения механических и акустических сопротивлений средств виброизоляции и глушения

Стенд позволяет экспериментально определять комплексные и энергетические входные и передаточные механические и акустические сопротивления средств виброизоляции и глушения для установок, механизмов, оборудования и гидравлических (воздушных) систем трубопроводов (воздухопроводов), а также коэффициентов потерь виброизолирующих конструкций.

В состав стенда входят:

Специальный виброизолированный универсальный фундамент с нормированным механическим сопротивлением площадью 12 м2 и комплект оснастки для проведения измерений механических и акустических сопротивлений.

Частотный диапазон измерений и исследований от 5 до 10000 Гц.

Стенд обеспечивает проведение измерений в осевом и поперечном направлениях комплексных и энергетических входных и передаточных:

  • механических сопротивлений от 1 до 105 н⋅с/м при номинальной статической нагрузке до 20 тонн;
  • акустических сопротивлений от 104 до 1011 Н⋅с/м5 при номинальном статическом рабочем давлении до 60 атм.

Ударные стенды

Исследование ударопрочности судового оборудования
Пакет программ для обработки и анализа экспериментальных данных

Технические характеристики:
Грузоподъемность, т - 0.2 (0,5)
Максимальная амплитуда, g - 10-3000 (10-300)
Длительность, мс - 100-1 (40-5)
Форма импульса - сложная (полусинус)
