5 июня 2013
Специалистами 5 отделения ФГУП «Крыловский государственный научный центр» в рамках ФЦП «РГМТ 2009-2016» разработан концептуальный проект многоцелевого кабельного судна с современной интегрированной системой управления для обеспечения проведения подводных работ по укладке кабельных линий связи и проведению подводных работ в море.
Основной задачей, выполненной Крыловским ГНЦ, являлась разработка документации концептуального проекта кабельного судна, анализ существующего национального и зарубежного научно-технического и технологического задела по техническим решениям, комплектации оборудования кабельных судов и сопутствующих систем в части опыта проектирования, строительства и эксплуатации кабельных судов.
В ходе работ выполнена разработка конструкторской документации концептуального проекта кабельного судна. Уточнен облик кабельных судов для окраинных морей России и Арктики. Обоснованы основные проектные решения. Подготовлен перечень комплектующего оборудования. Проведены расчеты нагрузки масс, остойчивости и непотопляемости, ходкости, расхода топлива на основных режимах работы кабельного судна.
Подготовлены предложения для включения в технико-экономическое обоснование создания отечественного кабельного судна и предложения в принципиальную технологию постройки. Подготовлено техническое задание на разработку технического проекта кабельного судна. Выявлены методические решения и современные тенденции, применяемые при проектировании кабельных судов и оборудования для них и исследование мирового технического уровня для предлагаемых технических решений.
Выпущен комплект чертежей:
• Теоретический чертеж;
• Общее расположение кабельного судна;
• Эскиз мидель шпангоута;
В ходе разработки концептуального проекта были определены основные характеристики большого кабельного судна. Длина судна составляет 133,5 м; ширина – 21 м, осадка – 6 м, водоизмещение – 10274 т.
Класс судна – морское, неограниченного района плавания, ледовая категория - Arc 5; обеспечена двух отсечная непотопляемость; класс автоматизации соответствует классу 2; система динамического позиционирования соответствует классу 2.

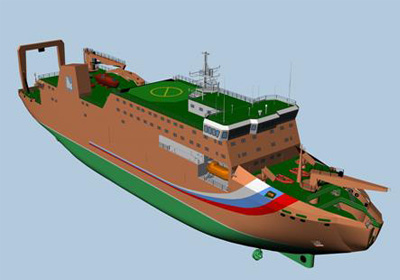

В ходе разработки концептуального проекта кабельного судна был сформирован его облик. Судно ледокольного типа, имеет развитую надстройку, в которой расположены ангары для работы с кабелем, технические и жилые помещения. В верхней части надстройки располагается основная ходовая рубка и площадка приёма для вертолетов типа Ка – 27. В кормовой части надстройки расположен дублирующий ходовой мостик с постами управления кабелеукладочным оборудованием.
Судно оснащено комплектом кабелеукладочного оборудования обеспечивающего автоматизированную укладку кабеля с кормовой части судна и ремонт кабеля с носа. Также предусмотрен комплект оборудования обеспечивающего и задействованного в процессе проведения кабелеукладочных работ в ледовых условиях. Для хранения укладываемого кабеля предусмотрены два основных кабельных тенкса и два резервных, общая масса загружаемого кабеля достигает порядка 5500 тонн.
Основной характерной особенностью кабельного тенкса, является его водонепроницаемость. Необходимость создания водонепроницаемого хранилища обусловлено проведением проверочных работ кабеля путем заполнения тенкса водой.
Разработанное кабельное судно в отличие от зарубежных аналогов отличается способностью проведения работ в ледовой обстановке, прибрежной зоне Арктического шельфа России, а также Дальнего Востока. Кабельное судно обеспечивает не только возможность проведения работ в ледовой обстановке, но и при необходимости скрытую постановку специального оборудования.
Наличие развитого технологического оборудования и достаточно большого количества помещений для командного и обслуживающего персонала, при необходимости, позволяет использовать данное судно как научно-исследовательское, в ряде вариантов как водолазное и при необходимости штабное судно при соответствующем дополнительном оснащении.
Особенности разработанного кабельного судна отличают его от типичных кабельных судов, в частности предлагаемых зарубежными компаниями и придают ему статут «Не имеющего аналогов в своем классе».
Работа выполнена в рамках ФЦП «Развитие гражданской морской техники 2009 – 2016 годы» на основании договора №167-52/12 от 30 июля 2012 года, заключенного между ФГУП «Крыловский государственный научный центр» и ОАО «НИИ «Атолл».
